Le placche ossee usate in ortopedia hanno un compito semplice da descrivere, ma difficile da realizzare nel modo giusto: devono stabilizzare una frattura, mantenere in posizione i segmenti ossei e permettere al tessuto di guarire senza movimenti eccessivi. Per molti decenni questo ruolo è stato affidato soprattutto a placche in acciaio inossidabile e titanio, materiali robusti, affidabili e già ben integrati nella pratica chirurgica. Il limite nasce però dalla loro rigidità: quando l’impianto è molto più rigido dell’osso, una parte eccessiva del carico passa attraverso la placca invece che attraverso il tessuto biologico. Questo fenomeno è noto come stress shielding. Una revisione sui materiali per placche ossee spiega che le placche tradizionali in acciaio o titanio possono presentare problemi di allentamento e stress shielding proprio a causa della differenza di modulo elastico tra metallo e osso.

Uno studio della Edith Cowan University in Australia affronta questo problema da un punto di vista diverso: non solo cambiare materiale, ma progettare la geometria interna della placca. Il lavoro, pubblicato nel 2026 sul Journal of the Mechanical Behavior of Biomedical Materials, si intitola 3D-printed CF-PLA bone plates with metamaterial structures: Design, fabrication, and mechanical evaluation. Gli autori sono Ani Daniel, Hamed Bakhtiari, Alireza Nouri, Barun K. Das, Muhammad Aamir e Majid Tolouei-Rad.

Un progetto di ricerca, non un dispositivo già pronto per l’uso clinico

Il punto va chiarito subito: queste placche non sono ancora un prodotto disponibile per gli ospedali e non vanno confuse con un impianto certificato. Si tratta di prototipi da laboratorio sottoposti a prove meccaniche. Lo studio valuta progettazione, fabbricazione e comportamento meccanico di placche in CF-PLA, cioè acido polilattico rinforzato con fibra di carbonio, stampate con tecnologia FDM. Le prove hanno riguardato resistenza a flessione, trazione e compressione.

La scelta del CF-PLA è significativa perché combina una matrice polimerica, il PLA, con il rinforzo della fibra di carbonio. Il PLA è un materiale noto nel mondo medicale per biocompatibilità, biodegradabilità e bioassorbibilità, ma il passaggio da un materiale studiato in ambito biomedicale a una placca ortopedica impiantabile richiede verifiche molto più ampie: sterilizzazione, stabilità meccanica nel tempo, comportamento in ambiente biologico, degradazione, risposta dei tessuti, fatica, usura e certificazione. Uno studio su dispositivi medicali in PLA stampati in 3D sottolinea proprio l’importanza della sterilizzazione e degli effetti dei diversi trattamenti sulle proprietà chimiche, fisiche e biologiche del materiale.

Il problema dello stress shielding

Quando una frattura viene stabilizzata con una placca, il chirurgo deve ottenere un equilibrio. Se la fissazione è troppo debole, i frammenti ossei possono muoversi in modo eccessivo. Se la placca è troppo rigida, l’osso riceve meno stimolo meccanico. L’osso non è un materiale passivo: si rimodella in base ai carichi che riceve. Se il carico viene “schermato” dalla placca, la zona trattata può indebolirsi o guarire con più difficoltà.

Per questo lo stress shielding è un tema centrale nella progettazione di placche ossee. Il problema non riguarda solo la resistenza massima della placca. Una placca molto resistente può anche essere meccanicamente poco favorevole se toglie troppo lavoro all’osso. Il dispositivo deve sostenere la frattura, ma senza sostituirsi completamente alla funzione meccanica del tessuto. In letteratura il tema è discusso da anni e riguarda sia la scelta del materiale sia il disegno della placca. Una ricerca precedente sulle placche auxetiche stampate in 3D indica che l’inserimento di strutture auxetiche può ridurre la rigidità locale e mitigare lo stress shielding, mantenendo al tempo stesso resistenza a flessione e possibilità di adattamento intraoperatorio.

La parte più interessante è dentro la placca

Nelle placche studiate da Edith Cowan University il valore non sta solo nella stampa 3D in sé. Il punto centrale è la struttura interna a metamateriale. Un metamateriale meccanico non deve il suo comportamento soltanto alla composizione chimica, ma anche alla forma della sua architettura. In altre parole, due pezzi realizzati con lo stesso materiale possono avere comportamenti diversi se la loro geometria interna cambia.

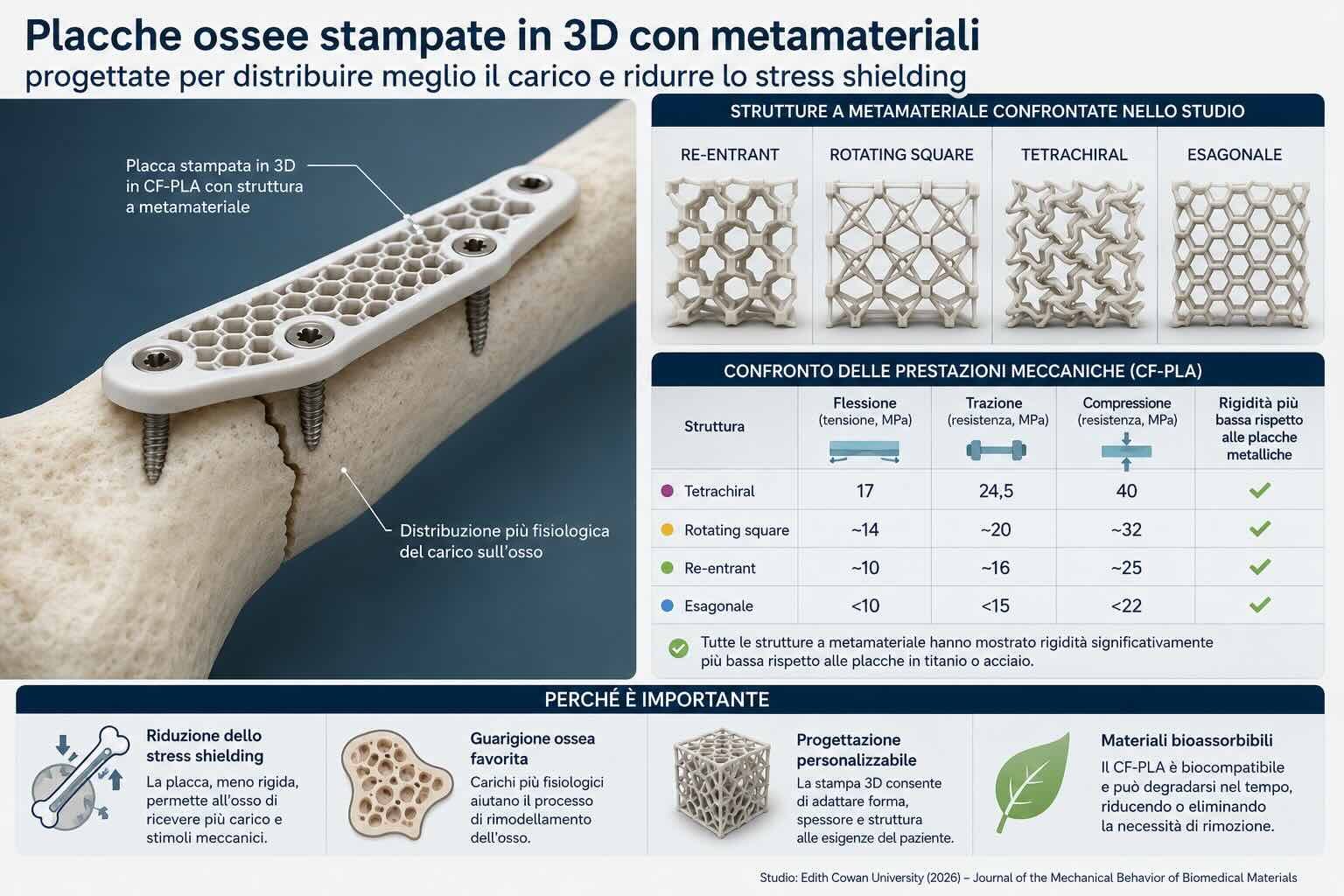

Nel lavoro sono state confrontate quattro architetture a reticolo: re-entrant, rotating square, tetrachiral ed esagonale. Le prime tre rientrano nel campo delle strutture auxetiche o comunque ispirate a geometrie capaci di deformarsi in modo controllato. Una struttura auxetica ha un comportamento particolare: quando viene tirata può espandersi lateralmente invece di restringersi, mentre sotto compressione può contrarsi lateralmente. Questo effetto non dipende da una “morbidezza” generica, ma dal modo in cui celle, ponti e giunti del reticolo ruotano o si deformano.

Applicato a una placca ossea, questo concetto permette di modulare rigidità, distribuzione del carico e deformabilità locale. Invece di avere una piastra piena, uniforme e rigida, si può progettare una parte interna con zone più cedevoli, zone più resistenti e percorsi di carico più controllati. La stampa 3D rende possibile produrre queste geometrie con una libertà che i processi tradizionali non offrono con la stessa semplicità.

Tetrachiral e rotating square: cosa dicono i test

Tra le geometrie analizzate, la struttura tetrachiral ha mostrato la migliore capacità a flessione nello studio, con una tensione flessionale di 17 MPa e un modulo di 1214 MPa. Sotto trazione e compressione ha raggiunto anche i valori più alti di resistenza: 24,5 MPa in trazione e 40 MPa in compressione. La stessa geometria ha mostrato una rigidità di 1441 MPa in trazione e 2352 MPa in compressione.

La geometria rotating square, invece, viene indicata come una soluzione con un buon equilibrio tra flessibilità e resistenza. Questo dato è interessante perché in ortopedia non sempre il valore massimo di resistenza è l’unico obiettivo. Una placca per fratture deve lavorare con l’osso, non soltanto “vincere” una prova di laboratorio. Una configurazione più bilanciata può risultare utile quando si vuole ridurre la rigidità senza perdere la stabilità necessaria.

Nel confronto generale, le placche in CF-PLA con strutture a metamateriale hanno mostrato una rigidità molto più bassa rispetto a diverse placche metalliche in titanio o acciaio. È proprio questo calo di rigidità che potrebbe aiutare a ridurre lo stress shielding e favorire una distribuzione più fisiologica dei carichi durante la guarigione.

Perché il CF-PLA non va letto come una semplice plastica rinforzata

Il CF-PLA è composto da PLA rinforzato con fibra di carbonio. Nel mondo della stampa 3D desktop questo materiale è spesso associato a pezzi più rigidi e dimensionalmente più stabili rispetto al PLA standard. In ambito biomedicale, però, il ragionamento cambia. Non basta che un materiale sia stampabile o resistente: deve essere adatto al contatto con il corpo, deve mantenere proprietà coerenti durante la vita prevista dell’impianto e deve degradarsi in modo compatibile con i tempi della guarigione, se l’obiettivo è un dispositivo riassorbibile.

Il PLA può degradarsi in ambiente biologico e i suoi prodotti di degradazione possono essere metabolizzati o eliminati, ma la forma, la cristallinità, il processo di stampa, la presenza di rinforzi, la sterilizzazione e la geometria del pezzo influenzano tempi e comportamento. Per una placca ossea questo aspetto è decisivo: l’impianto deve restare abbastanza stabile finché l’osso ha bisogno di supporto e perdere funzione solo quando il tessuto ha recuperato capacità di carico. Gli studi sul PLA stampato in 3D per dispositivi medicali mostrano che le tecniche di sterilizzazione possono modificare cristallinità, proprietà superficiali e comportamento del materiale, quindi la strada verso l’applicazione clinica richiede controlli accurati.

Una placca che può sparire dopo la guarigione?

L’idea di una placca che si degrada dopo la guarigione è attraente perché potrebbe evitare un secondo intervento per rimuovere il dispositivo. Nelle placche metalliche permanenti questo passaggio può essere necessario in alcuni casi, soprattutto se l’impianto dà fastidio, interferisce con tessuti circostanti o crea problemi nel tempo. Una placca bioassorbibile ben progettata potrebbe sostenere la frattura durante il periodo critico e poi ridurre la propria presenza nel corpo.

Qui serve prudenza. Il lavoro su CF-PLA e metamateriali indica una direzione tecnica, ma non dimostra ancora il comportamento completo in vivo di una placca impiantata in un paziente. I test meccanici sono un primo livello di valutazione. Per passare a un dispositivo medico servono prove su fatica, degradazione in fluidi biologici, risposta cellulare, infiammazione, sterilizzazione, stabilità delle fibre, comportamento delle viti, fissaggio all’osso e validazione regolatoria.

Stampa 3D FDM: semplice nella forma, complessa per il medicale

Un elemento interessante dello studio è l’uso della Fused Deposition Modelling, la stessa famiglia tecnologica nota anche nel mondo delle stampanti 3D a filamento. In laboratorio la FDM consente di produrre rapidamente campioni, modificare geometrie, confrontare reticoli e valutare l’effetto del disegno interno. Per ricerca e prototipazione è uno strumento molto utile.

Per un impianto ortopedico, però, la FDM apre domande specifiche. L’orientamento di stampa, l’adesione tra strati, la porosità, la qualità del filamento, la temperatura di estrusione, l’umidità del materiale e la finitura superficiale possono cambiare il comportamento del pezzo. In un componente che deve lavorare nel corpo umano, queste variabili devono essere controllate e documentate. La stampa 3D offre libertà geometrica, ma la medicina richiede ripetibilità e tracciabilità.

Il Centre for Advanced Materials and Manufacturing della Edith Cowan University lavora su additive manufacturing, biomateriali, compositi, comportamento meccanico e caratterizzazione avanzata dei materiali. Il centro dichiara anche l’uso di attrezzature per prove meccaniche, fatica, flessione a tre punti, microscopia, diffrazione a raggi X e altre tecniche di analisi dei materiali. Questo spiega il contesto in cui si colloca la ricerca sulle placche CF-PLA.

Le strutture auxetiche non sono una novità isolata

L’idea di usare strutture auxetiche per placche ortopediche non nasce da zero. Uno studio del 2020 pubblicato su Bio-Design and Manufacturing aveva già proposto placche ossee con strutture auxetiche stampate in 3D per mitigare lo stress shielding e migliorare la possibilità di piegatura intraoperatoria. In quel caso erano state studiate geometrie come il re-entrant honeycomb e le missing rib structures, con simulazioni agli elementi finiti, fabbricazione tramite stampa 3D metallica e test meccanici.

La ricerca di Edith Cowan University porta questo ragionamento su un altro binario: non una placca metallica con struttura auxetica, ma una placca in composito polimerico CF-PLA con diverse architetture a metamateriale. Il confronto tra tetrachiral, rotating square, re-entrant ed esagonale permette di capire quanto il disegno interno conti rispetto al solo materiale.

I nomi coinvolti nello studio

In questo caso non risultano aziende industriali citate come partner diretti del lavoro. I soggetti da riportare sono soprattutto accademici e scientifici. Il nome principale è Edith Cowan University, attraverso la School of Engineering e il Centre for Advanced Materials and Manufacturing. Tra le affiliazioni dello studio compare anche Deakin University, tramite l’Institute for Frontier Materials, mentre la pubblicazione è apparsa su una rivista scientifica del gruppo Elsevier, il Journal of the Mechanical Behavior of Biomedical Materials.

Tra gli autori vanno citati Ani Daniel, Hamed Bakhtiari, Alireza Nouri, Barun K. Das, Muhammad Aamir e Majid Tolouei-Rad. La pagina del profilo di Majid Tolouei-Rad alla Edith Cowan University riporta tra le sue aree di ricerca additive manufacturing, processi manifatturieri avanzati, automazione e lavorazione dei materiali, e include il lavoro sulle placche CF-PLA tra le pubblicazioni del 2026.

Perché la stampa 3D è adatta a questo tipo di ricerca

Una placca ossea tradizionale viene progettata con forme standardizzate, spesso adattate dal chirurgo durante l’intervento. La stampa 3D permette invece di pensare a placche con geometria personalizzata, fori posizionati in modo più coerente con l’anatomia del paziente e strutture interne pensate per ottenere una risposta meccanica precisa. Questo non significa stampare qualunque forma senza limiti, ma usare il progetto digitale per controllare meglio il comportamento del dispositivo.

La personalizzazione è utile soprattutto nei casi complessi: fratture non semplici, ossa con anatomia alterata, pazienti pediatrici, ricostruzioni dopo tumore, traumi con frammenti multipli o situazioni in cui una placca standard richiede molte modifiche manuali. Il valore della stampa 3D non è solo estetico o geometrico: è la possibilità di collegare forma del paziente, distribuzione dei carichi e proprietà meccaniche del dispositivo.

Cosa manca prima di una vera applicazione chirurgica

Il lavoro sulle placche CF-PLA è una base tecnica, non una conclusione clinica. Prima di pensare a un impiego su pazienti servono diversi passaggi. Il primo riguarda la fatica meccanica: una placca non subisce un solo carico, ma migliaia o milioni di cicli durante il movimento quotidiano. Il secondo riguarda il fissaggio con viti: la placca deve collaborare con l’osso e con gli elementi di ancoraggio senza deformarsi in modo indesiderato.

Poi c’è il tema della degradazione. Se la placca è pensata per degradarsi, bisogna conoscere tempi, prodotti di degradazione, perdita progressiva di resistenza e comportamento delle fibre di carbonio nel sistema. Serve anche capire se il rinforzo modifica la risposta biologica rispetto al PLA non rinforzato. Infine c’è la sterilizzazione, che per i polimeri stampati in 3D non è un dettaglio secondario: alcuni trattamenti possono alterare struttura e proprietà del materiale.

Un modo più intelligente di pensare le placche ossee

La parte più utile di questa ricerca è il cambio di prospettiva. Per migliorare una placca ossea non basta renderla più forte. Bisogna renderla adatta al compito biologico che deve svolgere. L’osso deve essere stabilizzato, ma deve continuare a ricevere segnali meccanici. La placca deve sostenere, non sostituire completamente. Da qui nasce l’interesse per materiali meno rigidi dei metalli e per architetture interne capaci di guidare la deformazione.

Le strutture a metamateriale offrono una strada concreta per questo obiettivo. La geometria tetrachiral ha mostrato prestazioni elevate nelle prove dello studio; la rotating square ha offerto un compromesso tra flessibilità e resistenza; le geometrie auxetiche hanno superato la struttura esagonale non auxetica in diverse condizioni di carico. Sono risultati da laboratorio, ma indicano che la progettazione interna può diventare importante quanto la scelta del materiale.

Un passo utile per l’ortopedia personalizzata

La stampa 3D in medicina viene spesso raccontata attraverso modelli anatomici, guide chirurgiche e impianti metallici su misura. Le placche CF-PLA con metamateriali aggiungono un altro tema: la possibilità di costruire dispositivi temporanei, personalizzati e con rigidità più vicina a quella richiesta dal processo di guarigione. Non è un’alternativa pronta alle placche in titanio e acciaio, ma una linea di ricerca che prova a risolvere un limite noto delle soluzioni metalliche.

Se gli sviluppi successivi confermeranno resistenza a fatica, biocompatibilità, degradazione controllata e compatibilità con i processi clinici, questo approccio potrebbe portare a placche progettate non solo sulla forma della frattura, ma anche sul carico che l’osso deve ricevere durante la guarigione. Per ora il messaggio è più tecnico che commerciale: nella progettazione di una placca ossea, la geometria interna può diventare decisiva quanto il materiale scelto.
