Rice University usa microonde focalizzate per stampare elettronica su substrati sensibili
Un gruppo di ricerca guidato da Rice University ha sviluppato un processo di stampa 3D che usa microonde focalizzate per trattare in situ gli inchiostri elettronici senza danneggiare i materiali circostanti più delicati. Il lavoro è firmato da ricercatori di Rice University, University of Utah e National University of Singapore ed è stato pubblicato su Science Advances con il titolo Three-dimensional printing of nanomaterials-based electronics with a metamaterial-inspired near-field electromagnetic structure. Nelle fonti primarie consultate non compaiono aziende private come partner industriali del progetto: il lavoro è presentato come collaborazione accademica.
Il limite tecnico della printed electronics è il trattamento termico
Nella fabbricazione di elettronica stampata, uno dei passaggi più delicati è l’attivazione o sinterizzazione del materiale depositato. Il problema è che i metodi termici convenzionali possono compromettere substrati polimerici, biopolimeri e componenti biologici sensibili al calore. Una review pubblicata nel 2026 segnala che proprio la sinterizzazione dei pattern stampati resta uno dei nodi centrali della bioelettronica stampata, perché i processi ad alta temperatura risultano incompatibili con molti supporti termicamente fragili. In questo contesto, la ricerca di Rice affronta un collo di bottiglia concreto della manifattura additiva funzionale, non un semplice miglioramento marginale del processo.
Come funziona Meta-NFS

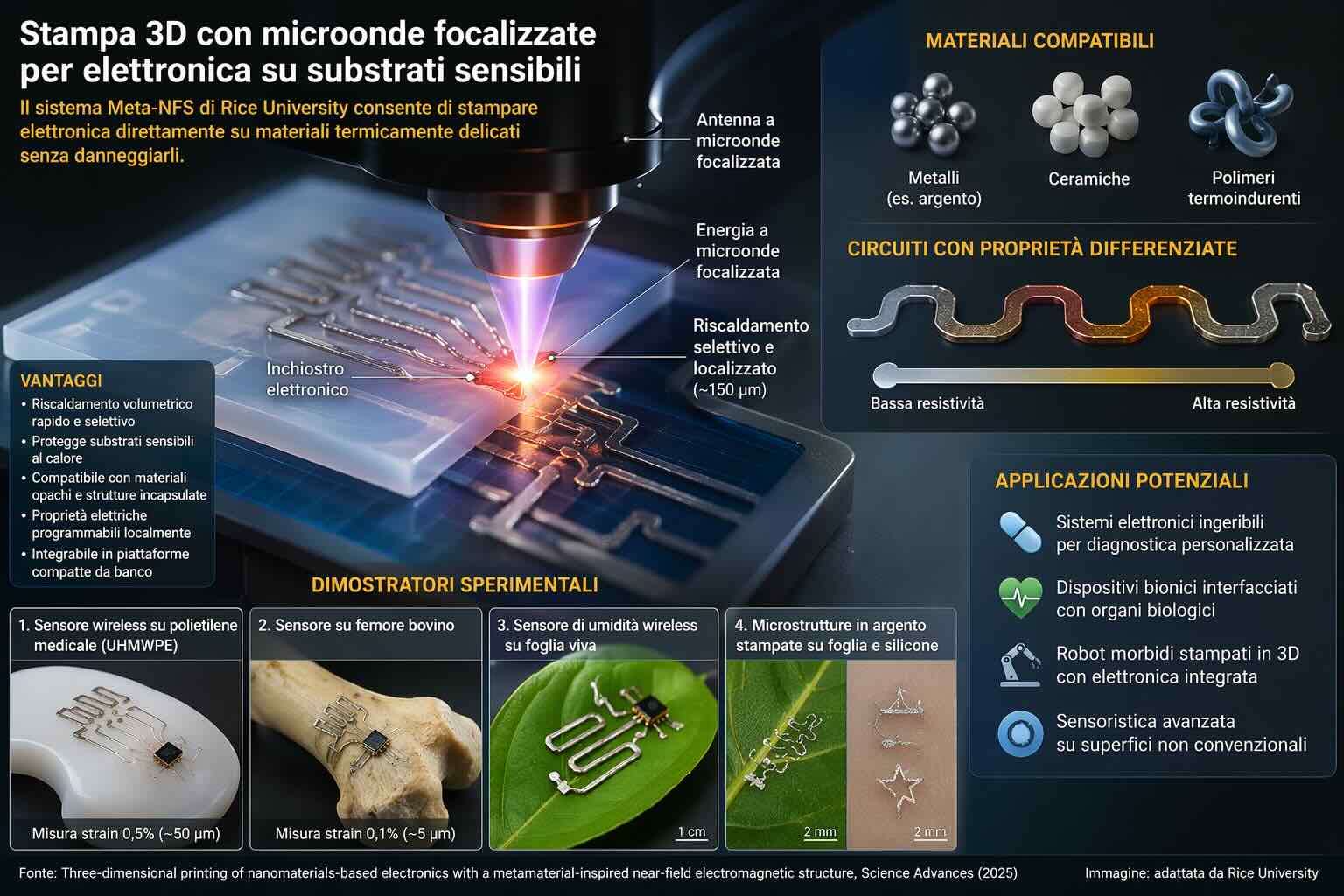

La soluzione sviluppata dal team si basa su una struttura chiamata Meta-NFS, acronimo di metamaterial-inspired near-field electromagnetic structure. In pratica, il sistema concentra l’energia a microonde in una zona di riscaldamento molto ridotta, descritta da Rice come grande quanto il diametro di un capello umano. L’abstract indicizzato su PubMed e le didascalie delle figure mostrano che il metodo consente un riscaldamento volumetrico rapido e selettivo, con regioni trattate nell’ordine di circa 150 micrometri, permettendo di programmare localmente proprietà elettroniche e meccaniche anche dentro materiali otticamente opachi o all’interno di strutture multimateriale completamente incapsulate. Questo aspetto è importante perché separa il calore utile al trattamento dell’inchiostro dal calore che danneggerebbe il supporto.
Metalli, ceramiche, polimeri termoindurenti e circuiti con proprietà differenziate
Secondo Rice ed EurekAlert, il processo è stato dimostrato su una gamma ampia di materiali funzionali, inclusi metalli, ceramiche e polimeri termoindurenti. Variando i parametri delle microonde, i ricercatori possono modificare il grado di trattamento del materiale depositato e quindi la sua microstruttura e resistività. Le figure dell’articolo mostrano che il sistema può creare tracce con diversi livelli di resistività nello stesso componente e stampare microstrutture freestanding. In altre parole, non si parla solo di “stampare una pista conduttiva”, ma di costruire circuiti in cui parti diverse dello stesso percorso possano avere comportamenti elettrici e meccanici distinti senza cambiare materiale o interrompere il processo.
I dimostratori: polietilene medicale, osso bovino e foglia viva
La parte più interessante del lavoro riguarda i dimostratori. Il team ha stampato microsensori wireless su UHMWPE, cioè ultra-high-molecular-weight polyethylene, un materiale ampiamente usato in applicazioni ortopediche e in componenti per protesi articolari grazie a biocompatibilità, resistenza all’usura e proprietà meccaniche favorevoli. I ricercatori hanno anche realizzato un sensore su un femore bovino e un sensore di umidità wireless su una foglia viva. Le figure del paper indicano inoltre microarchitetture in argento con diametro della traccia di circa 30 micrometri stampate direttamente su una foglia e su silicone. Per il sensore su polietilene, i dati riportano una misura wireless su uno strain totale dello 0,5%, corrispondente a circa 50 micrometri di spostamento; sul femore bovino il test riporta uno strain dello 0,1%, pari a circa 5 micrometri.
Perché questa ricerca interessa la manifattura additiva
Il valore del lavoro non sta solo nella possibilità di “stampare elettronica”, ma nel farlo direttamente su supporti che finora risultavano difficili da trattare perché troppo sensibili al calore. Rice sottolinea che il processo può essere integrato in una piattaforma da banco e riduce il ricorso a lavorazioni separate, impianti complessi e assemblaggi manuali. Nelle applicazioni citate dal gruppo rientrano sistemi elettronici ingeribili per diagnostica personalizzata, dispositivi bionici interfacciati con organi biologici e robot morbidi stampati in 3D con elettronica integrata. Per la manifattura additiva questo significa avvicinare struttura e funzione in un unico flusso produttivo, con ricadute su biomedicale, sensoristica e soft robotics.
